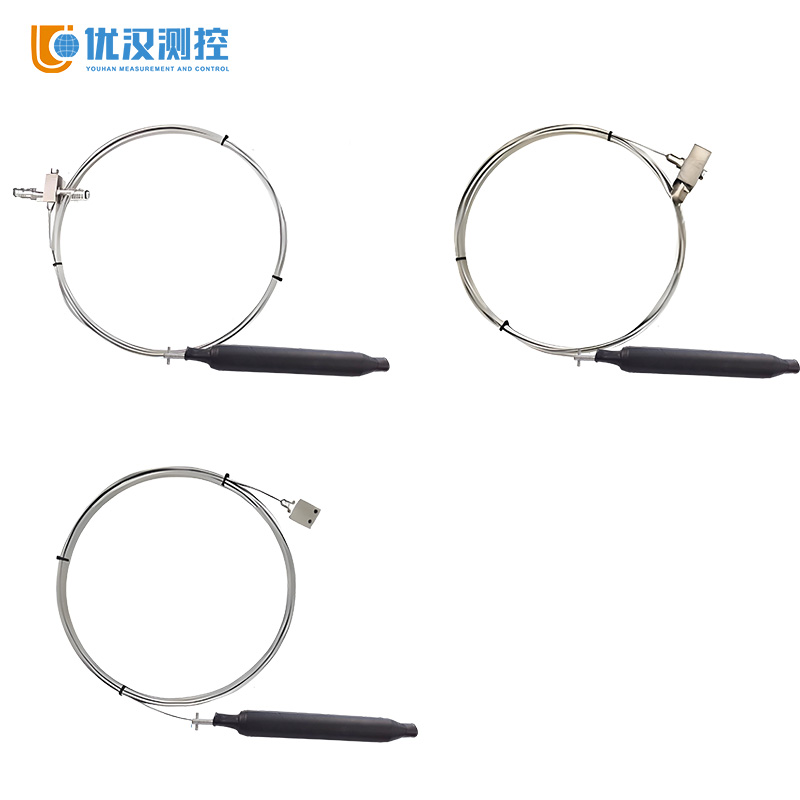

鉆孔應力計

YB型

YB型鉆孔應力計是用于測量煤（巖）體應力變化引起的鉆孔受破壞變形時的壓力值，它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。一、概述YB型鉆孔應力計是用于測量煤（巖）體應力變化引起的鉆孔受破壞變形時的壓力值，它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。二、產品特點1、膜盒主要采用不銹鋼材質，傳遞應力準確，耐腐蝕性強；2、閥針錐

詳細介紹

YB型鉆孔應力計是用于測量煤（巖）體應力變化引起的鉆孔受破壞變形時的壓力值，它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。
一、概述
YB型鉆孔應力計是用于測量煤（巖）體應力變化引起的鉆孔受破壞變形時的壓力值，它主要包括不銹鋼液壓膜盒、鑄鐵填充塊、無縫不銹鋼管、四通閥、液壓油及油壓接頭組成。

二、產品特點

1、膜盒主要采用不銹鋼材質，傳遞應力準確，耐腐蝕性強；

2、閥針錐部進行了滲氮處理，不易磨損；

3、閥針采用關節軸承結構，提高了密封效果；

4、膜盒焊接采用機器人氬弧焊，焊縫規則；

5、進行了氬氣保護和散熱處理，無焊渣，不易產生微觀焊接缺陷；

6、KJ10、DN10、M20*1.5等標準油壓接口，安裝使用方便靈活；

7、油管采用無縫不銹鋼材質，抗過載能力強。

三、主要技術指標

1、壓力測量范圍：0～30MPa；

2、允許過載150℅FS；

3、油枕受力面積：4315平方毫米；

4、油壓接口：KJ10\DN10\M20*1.5,具體根據客戶要求制作；

5、膨脹體直徑：φ38～φ39mm；

6、承壓極限：65MPa(φ42孔內)，55MPa(φ45孔內)；

7、膨脹體長度：180mm ；

8、膨脹范圍：39mm～50mm；

9、精度：1%FS。
四、安裝

圍巖應力監測儀采用Φ42mm～Φ44mm 水平鉆孔探入安裝。

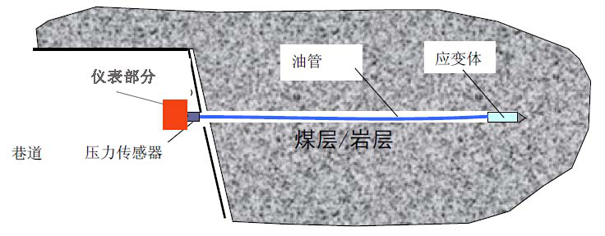

1、首先通過鉆機將鉆孔打出，用風或水壓清洗鉆孔，將傳感器的受力面朝上用推桿將傳感器緩慢推入。注意：在推入傳感器時不可將推桿旋轉，應保持一個方向。安裝方法如下圖所示。

2、將壓力傳感器與油管末端的快速插頭連接好，并插好U 形銷。旋轉截止桿，打開截止閥，將手動泵（或者其他泵源）的出油管連接至注油口，手動泵升壓至4MPa-5MPa范圍內。旋轉截止桿，關閉截止閥，然后卸除手動泵壓力，移除手動泵連接到注油口上的油管；

3、待油枕回壓半小時，重復步驟步驟2，手動泵升壓至2MPa-3MPa范圍內；

4、固定好壓力傳感器、變送器，將傳感器的輸出信號電纜，按信號順序接入到三通接線盒。

五、使用注意事項

1、應力變送器的電纜接頭應注意保護，避免隨便抽拉，以免折斷堵塞；

2、安裝過程中應避免無縫油管受力過大斷裂；

3、防止傳感器與腐蝕性或過熱的介質接觸；

4、產品表面有可能會有少量油狀物為正常現象，不影響正常使用。
